                導磁體安裝使用時應注意什么?

                發布時間:2020-05-15點擊:3396

                1、導磁體安裝時,最關鍵的是與有效圈的配合間隙。過去導磁體與有效圈之間采用墊0.5~1mm云母片絕緣的方法,現在已被絕緣膠所取代。它既方便又能更好地為導磁體帶走熱量。導磁體與有效圈的單邊間隙應控制在0.1~0.2mm 之間。

                2、導磁體如果是跨在兩根有電位差的導體上時,可以在中間切開一條縫,以防止匝間短路。

                 3、為安裝方便及節省材料,可加工導磁體可以由幾段材料粘接起來使用,粘接后加工或加工后再粘結構均可以。

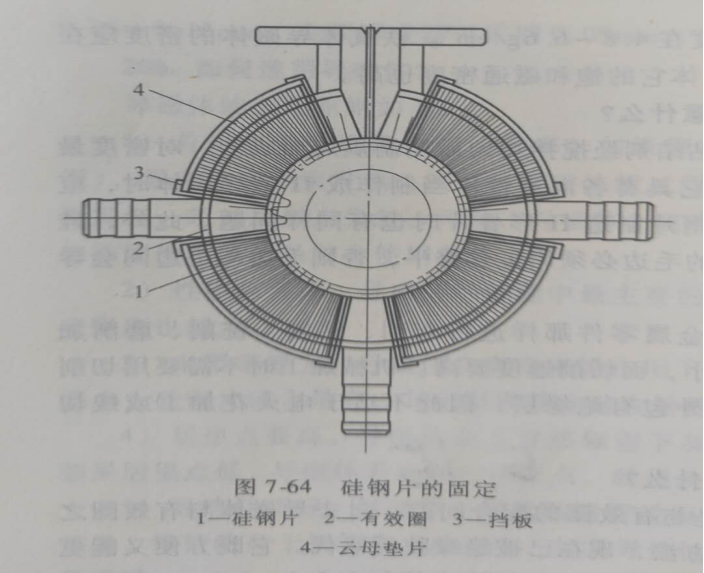

                4、硅鋼片導磁體常采用純銅擋片內襯絕緣箔(云母或四氟薄膜)固定,純銅檔片折彎后可包住硅鋼片束一部分,見圖


                5、當硅鋼片束疊片總厚度很厚時,為防止受熱膨脹而在有效圈上成拱橋形鼓起,應在每10mm 厚疊片間加插0.2mm 云母箔片,以緩解此膨脹應力。必須指出,疊片安裝時一定要裝緊裝實,不能松動。

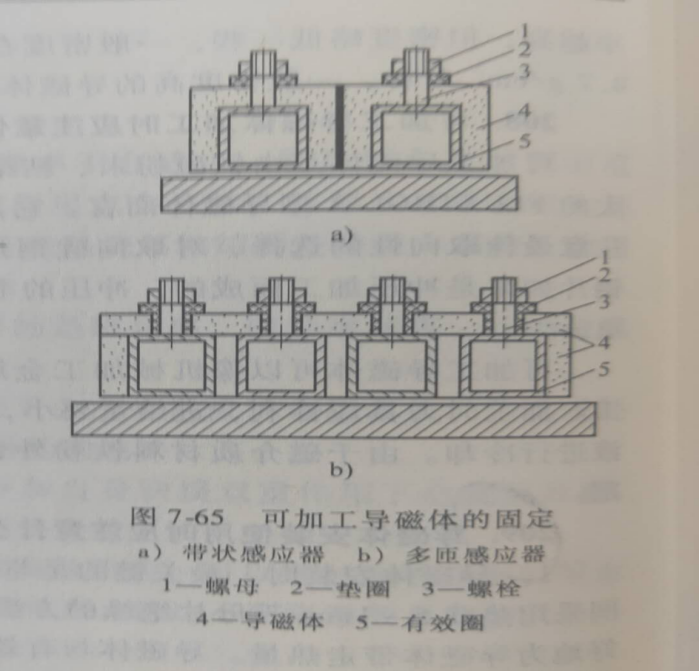

                6、對可加工導磁體在有效圈上的固定,可以在導磁體背部鉆小孔(配M3~M6螺栓,根據導磁體塊的大小選定)。此時,有效圈上應焊上相應的螺栓(黃銅制),裝上導磁體后擰上螺母固定,見。此螺母不應擰得太緊,避免壓碎導磁體,用塑料螺母更好。由于感應器在工作時有振動,因此可用粘結劑將螺母粘接到螺柱上,這種做法也稱為螺紋鎖。
